فرز منبت کاری مدل NEGA
تماشای فیلم
فرز منبت کاری مدل NEGA

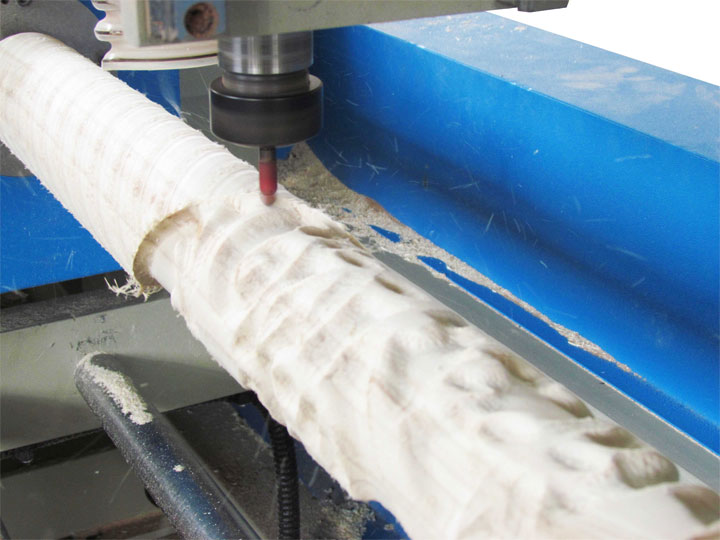

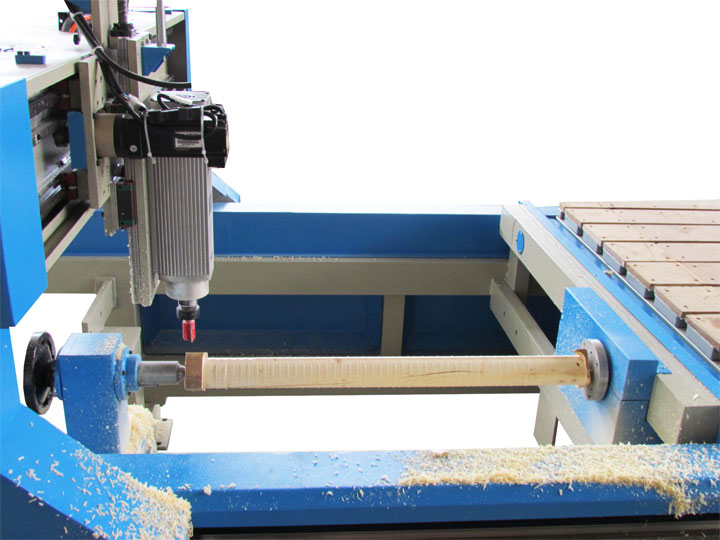

در فرز منبت کاری مدل NEGA ، با اضافه شدن یک روتاری ، منبت کاری روی شکل‌های غیرتخت (مدوّر) نیز ممکن شده است. درواقع محور روتاریِ این دستگاه با دَوَران قطعه، امکان منبّت‌کاری تمام سطوح آن را در اختیار می‌گذارد. بنابراین این دستگاه برای مبل‌سازی بسیار مناسب و به‌صرفه خواهد بود؛ زیرا هم سطوح تخت (مانند سطوح پشت مبل) و هم سطوح گرد ( ماننده پایه های مبل ) را پردازش می‌کند.
جدول فنی مدل فنی مشخصات کلی دستگاه فرز منبت کاری و حکاکی مدل NEGA
–
مشخصات کلی دستگاه فرز منبت کاری و حکاکی مدل NEGA
|
|
|
ولتاژ کاری |
Ac 380 v50 Hz |
|
قدرت اسپیندلهای معمولی |
2.2 kw |
|
ابعاد کارگیر |
130 *250 * 30 cm |
|
حداکثر دور اسپیندل |
22000 rpm |
|
حداکثر توان مصرفی دستگاه |
بسته به تعداد اسپیندل |
|
نوع موتورهای حرکتی |
Ac servo motor |
|
نوع گیربگس |
خورشیدی با کمترین لقی |
|
محور |
X-Y-Z |
|
سیستم رانش |
Rack & Pinion (دنده شانه ) |
|
حداکثر خطای سیستم کنترل |
0.01 (mm) |
|
حداکثر خطای ماشین |
0.1 (mm) |
|
تعداد کلگی روتاری |
یک عدد |
|
حداکثر قطر کارگیر روتاری |
قطر 30 سانتیمتر و طول 100 سانتیمتر |
—
–
–
|
مشخصات دستگاه |
|
امکان ماشین کاری بر روی انواع چوب و فرآورده های چوب |
|
برش منحنی و ایجاد شیار و سوراخکاری ، قابلیت کار بر روی قطعات گرد (پایه مبل ، مجسمه سازی ) |
|
قابلیت حرکت در سه محور X-Y-Z و همچنین محور C ( روتار) با سرعت بالا |
|
سیستم کنترل سرعت حرکت دروازه ای |
|
تنظیم آسان نقطه شروع کار از هر نقطه میز |
|
هماهنگی با انواع نرم افزارهای طراحی استاندارد |
|
میز T برای نگاه داشتن قطعه کار |
|
سه نظام و مرغک جهت نگهداری قطعات گرد |
|
امکانات نرم افزاری |
|
قابلیت نمایش اولیه طرح |
|
اصلاح طرح و تصحیح دلخواه G cod |
|
تنظیمات مورد نیاز برای انجام راحتتر و سریعتر منبت |
|
به سفارش مشتری |
|
میز وکیوم جهت نگه داشتن قطعه کار |
|
سیستم ساکشن جهت جمع آوری براده چوب |
|
توان اسپیندل تا 5.5 کیلو وات |
|
قابلیت افزایش تعداد اسپیندلها به هر تعداد دلخواه |
|
قابلیت افزودن سیستم روتاری (جهت حکاکی بر روی قطعات استوانه ای ) |
|
قابلیت نصب سیستم کنترل از راه دور |
|
قابلیت استفاده از بال اسکرو بجای دنده شانه |
