مشخصات کلی دستگاه

ولتاژ کار

Ac 380 v 50 hz

موتورهای حرکتی

AC Servo Motors

Feedback

Incoder 10000 Pulse/r

حداکثر سرعت ماشین

10000 (mm/min)

حداکثر سرعت برشکاری

5000 (mm/min)

حداکثر خطای ماشین در هر محور

0.1 (mm)

حداکثر خطای سیستم کنترل

0.01 (mm)

نرم افزار

سیمرغ

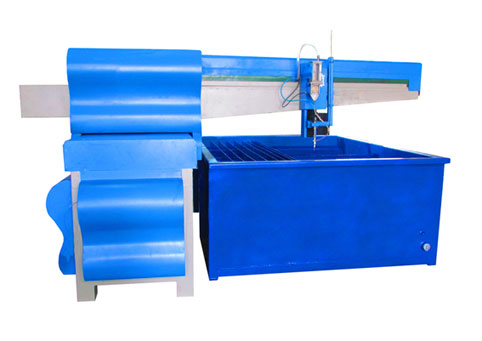

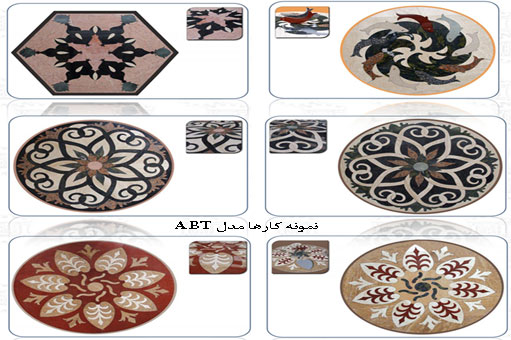

مشخصات فنی مدل

نام مدل

ABT Modle

ابعاد کارگیر

150 cm * 200 cm

ابعاد دستگاه

280cm(W)*300cm(L)*140cm(H)

تعداد هد برشکاری

یک عدد

وزن ماشین متحرک

750 kg

وزن کلی ماشین (ریلها و میز کار)

1700 kg

ولتاژکاری

AC 220 V, 50HZ

حداکثر سرعت حرکت ماشین

10000mm/min

حداکثر خطای ماشین در هر محور

0.1mm

حداکثر خطای سیستم کنترل

0.01mm

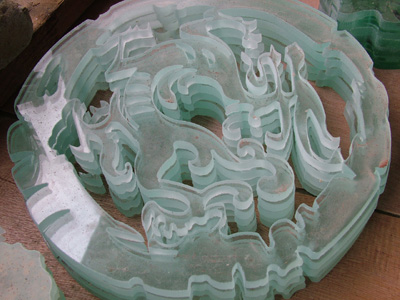

حداکثر ضخامت برشکاری

بسته به قدرت پمپ واترجت

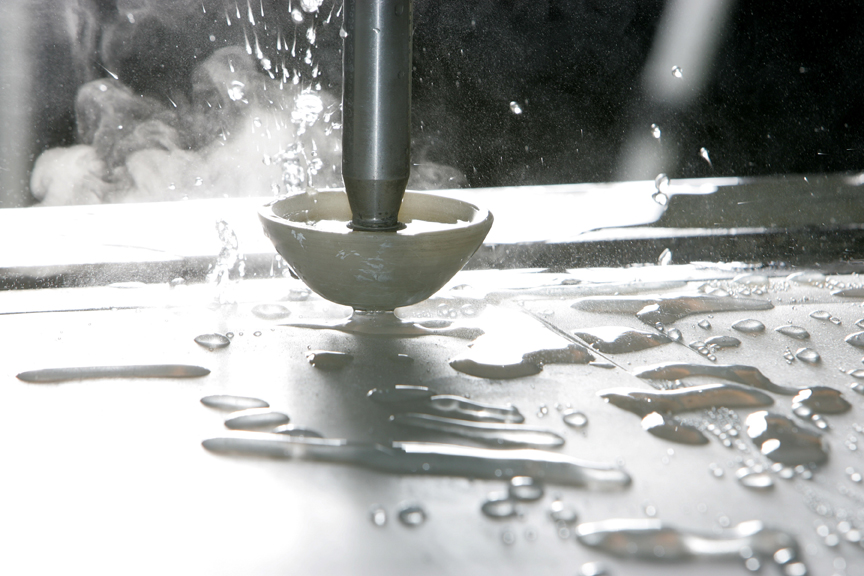

تجهیزات برشکاری

سری کامل ( cutting head –pipe –valve-nozel)

سیستم قطع و وصل آب

بصورت تمام اتوماتیک

سیستم کنترل ارتفاع هد برشکاری

بصورت الکتریکی توسط اپراتور

سیستم کنترل اتوماتیک ارتفاع هد برشکاری

قابل نصب ( به سفارش مشتری )

صفحه پنل اضافی جهت دسترسی آسان اپراتور

امکان برشکاری در 8 جهت اصلی و فرعی بدون کامپیوتر

سیستم افزایش سریع سرعت به سه برابر

از طریق کلید های صفحه پنل

مشخصات نرم افزاری

محیط نرم افزاری کاملا فارسی تحت ویندوز X

امکان چیدمانی بهینه قطعه مورد برش در ورق

امکان تعیین نقطه شروع برش ، جهت برشکاری ،تعیین فاصله قبل از برش اصلی

تعیین اولویت برشکاری اشکال نسبت به یکدیگر

امکان اعمال ضریب بزرگ نمایی و کوچک نمایی

امکان طراحی نقشه ، و یا استفاده از الگوهای از پیش تعریف شده

ارائه اطلاعات برشکاری شامل : طول برش کاری ، زمان انجام کار ، زمان انجام برش و

سیستم ورود اطلاعات از طریق فایلهای تهیه شده توسط اتوکد ( انتقال با فلش ، CD یا شبکه )

مشخصات فنی قطعات :

1- موتورهای حرکتی :

نوع موتور

ولتاژکاری

جریان

سرعت چرخش

توان

مارک تجاری

کشور سازنده

Ac servo motor

220 v Ac

4A

3000 r.p.m

750W

Delta

تایوان

2- گیربکس:

سازند ه

نوع گیربکس

نسبت گیربکس

نوع کوپل

ایران

تسمه تایمینگ

1:3

مستقیم

3-انتقال نیرو:

نام قطعه

کشورسازنده

مارک تجاری

جنس مواد اولیه و یا مارک

ریلها

کره جنوبی

HIWIN

LM Guid 20 , 30

انتقال نیرو

کره جنوبی

HIWIN

Ball scrow

مشخصات مکانیکی:

نام قطعه

جنس مواد اولیه و یا مارک

تابلوی برق

ورق کاری

سایر قابها

ورق کاری

پایه های نگهدارنده

قوطی سنگین St37

میز زیر دستگاه

قوطی و ناودانی ST37

سازه اصلی دستگاه

سازه یکپارچه ماشین کاری شده
