مشخصات کلی دستگاه

ولتاژ کار

Ac380 v 50hz

موتورهای حرکتی

AC Servo Motors

Feedback

Incoder 10000 Pulse/r

حداکثر سرعت ماشین

10000 (mm/min)

حداکثر خطای ماشین در هر محور

0.1 (mm)

حداکثر خطای سیستم کنترل

0.01 (mm)

نرم افزار

سیمرغ

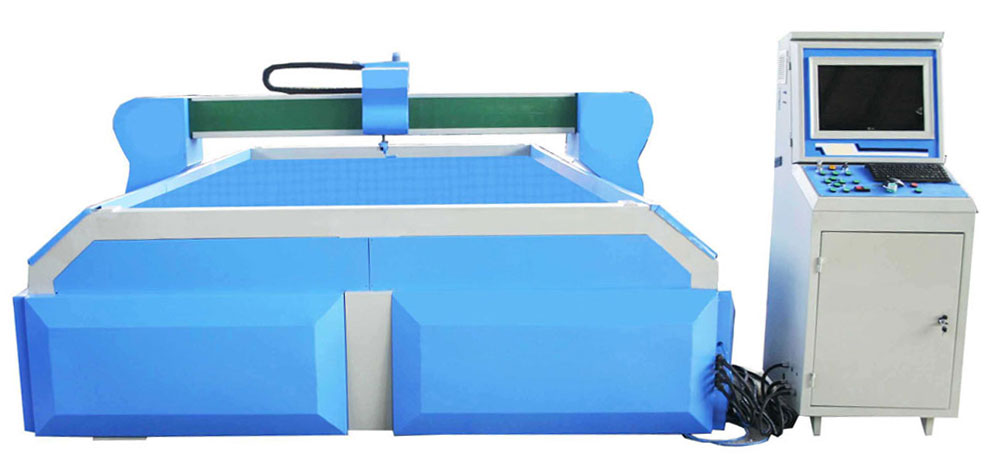

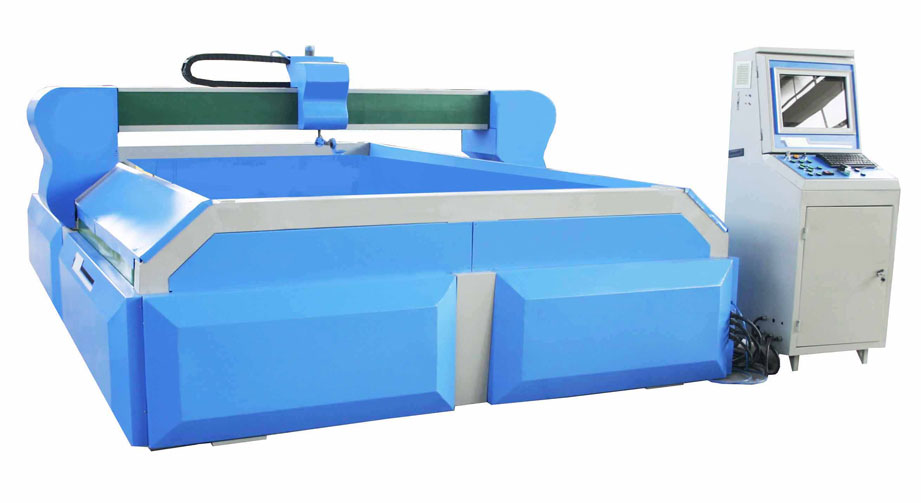

مشخصات فنی مدل

نام مدل

ASE

ابعاد کارگیر

2000mm *3000mm

ابعاد دستگاه

4120mm(W)*4300mm(L)*1400mm(H)

تعداد هد برشکاری

یک

وزن ماشین متحرک

750 kg

وزن کلی ماشین (ریلها و میز کار)

1900 kg

ولتاژکاری ماشین برش

AC220 V, 50HZ

حداکثر سرعت حرکت ماشین

10000mm/min

حداکثر خطای ماشین در هر محور

0.1mm

حداکثر خطای سیستم کنترل

0.01mm

حداکثر ضخامت برشکاری

بسته به قدرت پمپ واترجت

تجهیزات برشکاری

سری کامل ( cutting head –pipe –valve-nozel)

سیستم قطع و وصل آب

بصورت تمام اتوماتیک

سیستم کنترل ارتفاع هد برشکاری

بصورت الکتریکی توسط اپراتور

سیستم کنترل اتوماتیک ارتفاع هد برشکاری

قابل نصب ( به سفارش مشتری )

صفحه پنل اضافی جهت دسترسی آسان اپراتور

امکان برشکاری در 8 جهت اصلی و فرعی بدون کامپیوتر

سیستم افزایش سریع سرعت به سه برابر

از طریق کلید های صفحه پنل

مشخصات نرم افزاری

محیط نرم افزاری کاملا فارسی تحت ویندوز XP

امکان چیدمانی بهینه قطعه مورد برش در ورق

امکان تعیین نقطه شروع برش ، جهت برشکاری ،تعیین فاصله قبل از برش اصلی

تعیین اولویت برشکاری اشکال نسبت به یکدیگر

امکان اعمال ضریب بزرگ نمایی و کوچک نمایی

امکان طراحی نقشه ، و یا استفاده از الگوهای از پیش تعریف شده

ارائه اطلاعات برشکاری شامل : طول برش کاری ، زمان انجام کار ، زمان انجام برش و …

سیستم ورود اطلاعات از طریق فایلهای تهیه شده توسط اتوکد ( انتقال با فلش ، CD یا شبکه )

مشخصات فنی قطعات

1 موتورهای حرکتی :

نوع موتور

ولتاژکاری

جریان

سرعت چرخش

توان

مارک تجاری

کشور سازنده

Ac servo motor

220 v Ac

4A

3000 r.p.m

750W

Delta

تایوان

گیربکس:2-

ساخت

نوع گیربکس

نسبت گیربکس

نوع کوپل

ایران

تسمه تایمینگ

1: 10

مستقیم

انتقال نیرو:3-

نام قطعه

کشورسازنده

مارک تجاری

جنس مواد اولیه و یا مارک

ریلها

کره جنوبی

HIWIN

LM Guid 20 , 30

انتقال نیرو

کره جنوبی

HIWIN

Rack&Pinion

مشخصات مکانیکی:

نام قطعه

جنس مواد اولیه و یا مارک

تابلوی برق

ورق کاری

سایر قابها

ورق کاری

پایه های نگهدارنده

قوطی سنگین St37

میز زیر دستگاه

قوطی و ناودانی ST37

سازه اصلی دستگاه

سازه یکپارچه ماشین کاری شده
